Кран кульовий DN 200 Опис

Крани запірні кульові типу КЗК41с (нж) мають повнопрохідне січення, оптимальні габаритно-монтажні розміри, герметичність затвору класу „А” згідно ГОСТ 9544-93, ручний тип приводу кулі, тип приєднання до трубопроводу – фланцеве, виконання 1 згідно ГОСТ 12815, невибиваючу гідроударами конструкцію шпинделя. Корпус крана складається з трьох частин: циліндра, бобишки та кронштейна. Циліндр виготовлений з якісної сталі 10 ГОСТ 8731. Бобишка – Сталь 20 ГОСТ 1050. Кронштейн – Ст. 3 ГОСТ 14637.

Технічі характеристики

Номінальний діаметр: DN 200
Максимальна робоча температура: 130º
Номінальний тиск: PN 16
Робоче середовище: холодна і гаряча вода, рідини і гази, нейтральні до матеріалів деталей крана, що контактують з ними, а також газ природний і газ зріджений.

Матеріали

Корпус Циліндр: Сталь 10 ГОСТ 8731
Бобишка: Сталь 20 ГОСТ 1050
Кронштейн: Ст. 3 ГОСТ 14637
Шпиндель: Сталь 20Х13 ГОСТ 5632
Куля: Сталь Х18Н10Т ГОСТ 5632
Фланець: Сталь 10 ГОСТ 1051
Ущільнення кулі, ущільнення шпинделя: Фторопласт Ф-4, сорт 1 ГОСТ 10007

Додаткова інформація

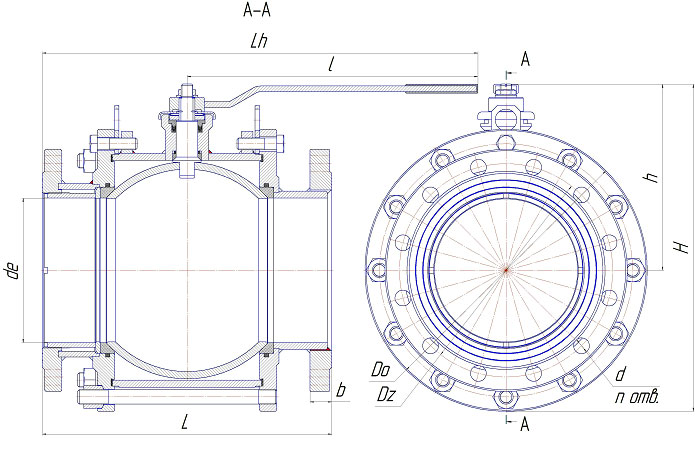

DN	Dz	Do	de	L	Lh	l	d	n	b	h	H	Маса, кг
200	295	390	200	400	700	500	22	11	30	258	454	99.5

Залежність допустимого тиску в трубопроводі
Температура, ºС	Тиск, бар
-30	16
+130	16

Варіанти доставки - самовивіз;
- доставка транспортом заводу (за домовленістю);
- доставка транспортною компанією (САТ, ТК «Нова пошта», ін.).
